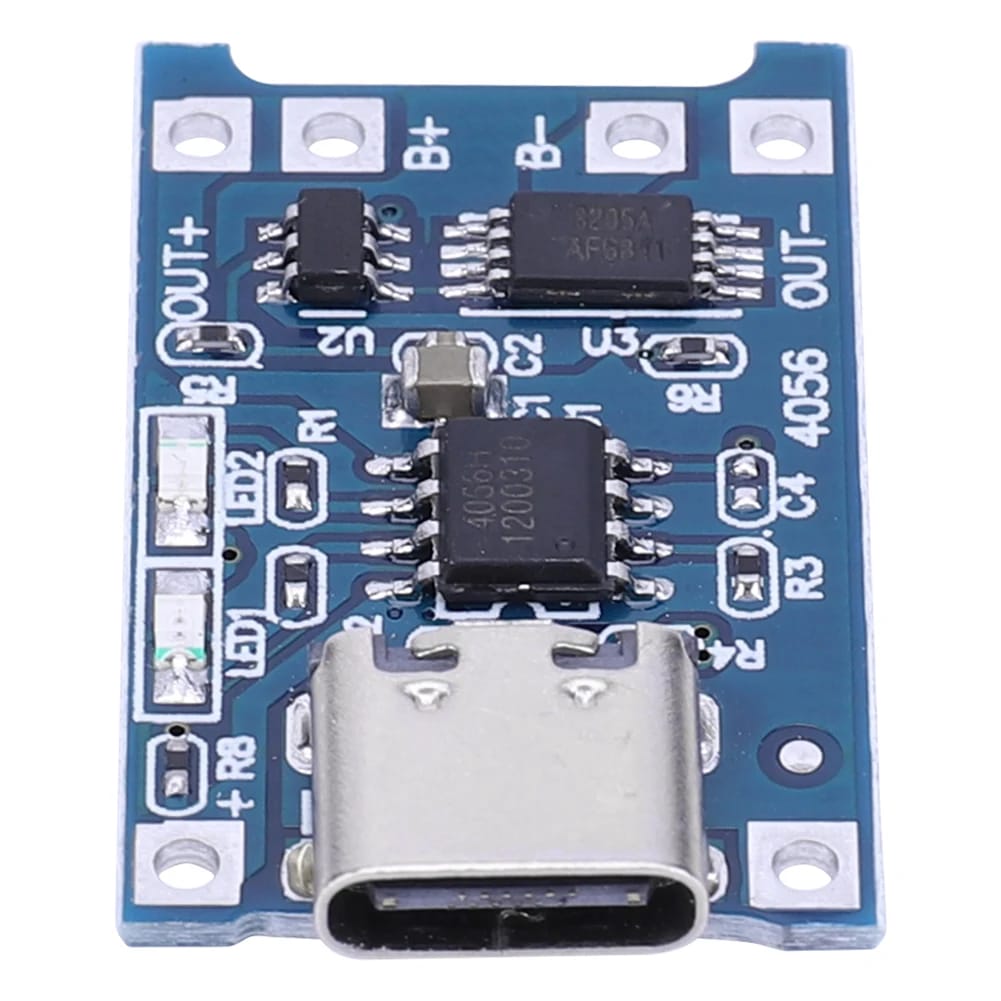

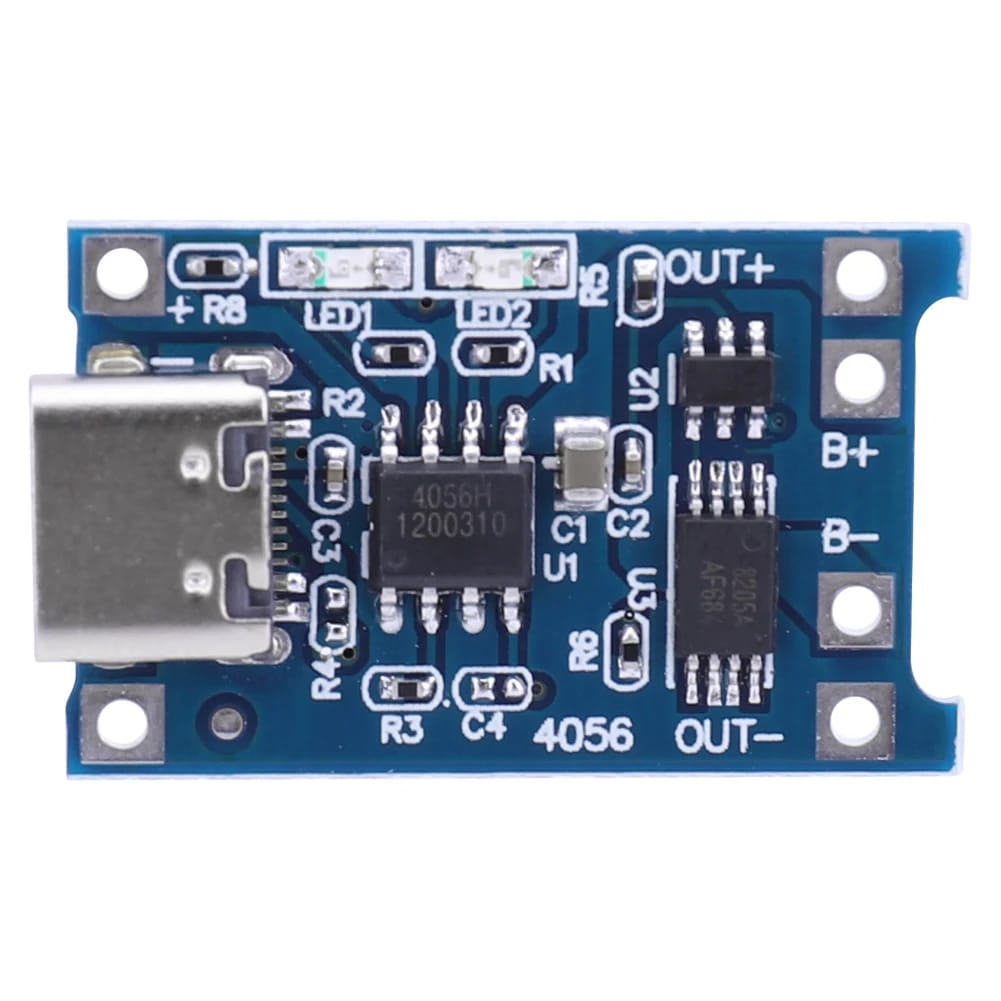

MÓDULO DE CARGA TP4056 TIPO C

🔋 Módulo de Carga TP4056 con Entrada USB Tipo-C

Ideal para cargar baterías de litio 18650 de 3.7V

✅ Descripción:

El módulo TP4056 es una solución eficiente y compacta para cargar baterías de litio de 3.7V, como las tipo 18650. Incorpora entrada USB Tipo-C y funciones integradas de protección contra sobrecarga y sobredescarga, lo que garantiza una operación segura y confiable. Perfecto para proyectos electrónicos que requieren recarga de baterías de forma práctica.

⚙️ Especificaciones Técnicas:

• Voltaje de entrada: 4.5V - 5V (recomendado 5V)

• Corriente máxima de carga: 1000mA

• Voltaje de corte de carga: 4.2V ±1%

• Protección contra sobredescarga: Corte automático a 2.5V / 3A

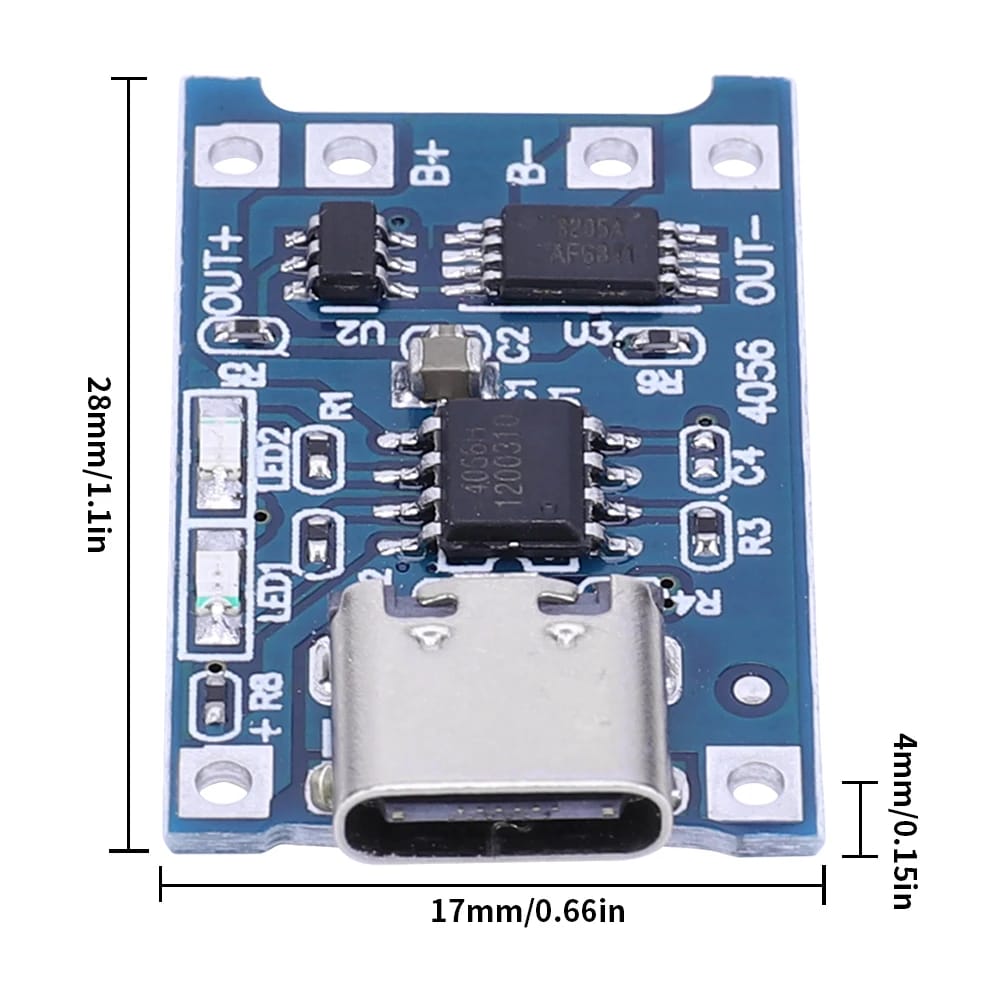

• Dimensiones del módulo: 2.8 cm × 1.7 cm

• Compatibilidad: Baterías de litio de 3.7V (ej. 18650)

📌 Instrucciones de Uso:

1. Conexión de Energía:

   • Conecta una fuente de 5V a través del puerto USB Tipo-C.

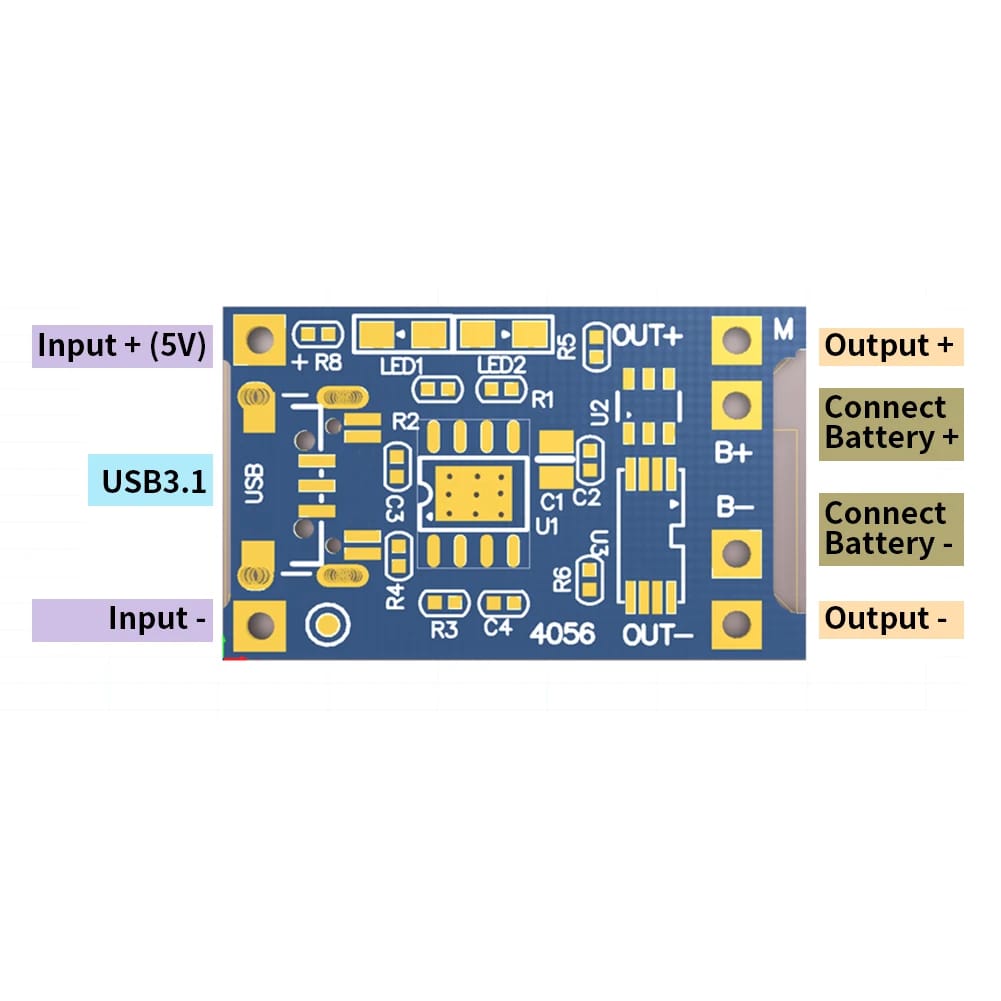

   • El terminal B+ debe conectarse al polo positivo de la batería, y B- al polo negativo.

2. Carga y Estado de Indicadores LED:

   • Al conectar la fuente, el LED azul se enciende y el LED rojo parpadea rápidamente (indicando conexión correcta).

   • Una vez conectada la batería, el LED rojo se mantiene encendido (cargando).

   • Cuando la batería se carga por completo, se encienden tanto el LED azul como el LED rojo de forma continua.

3. Conexión de la Carga:

   • Usa los terminales OUT+ y OUT- para alimentar tu circuito (por ejemplo, un módulo boost o un LED).

   • Si la fuente de entrada está conectada, la energía se entrega desde allí. Si no, se suministra desde la batería.

4. Protección Automática:

   • Si el voltaje de la batería cae por debajo de 2.5V, el módulo cortará la salida automáticamente para evitar daños a la batería.
